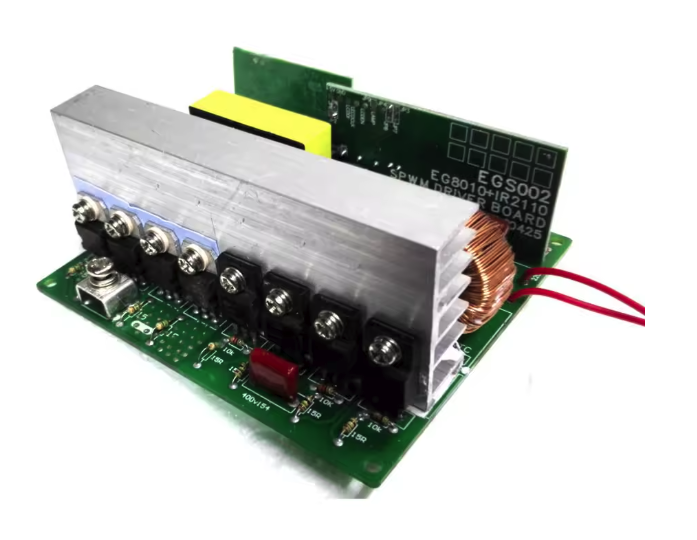

Інвертор 12V→220V 500W синусоїда
400
Вт макс. потужність
220
В вихід AC
800
ВА піковий струм
350
Вт безперервна
Готова плата інвертора DC 12В → AC 220В з чистою синусоїдою. Підходить для самостійної збірки ДБЖ, автомобільного інвертора або резервного джерела живлення. Чиста синусоїда сумісна з будь-якою чутливою електронікою — ноутбуками, медичним обладнанням, двигунами.
Вихід (AC)
- Напруга: 220В AC
- Форма: чиста синусоїда
- Частота: 50Гц або 60Гц (вибір джампером)
- Макс. потужність: 400Вт
- Безперервна потужність: 350Вт
- Піковий струм: 800ВА
Вхід (DC) та захист
- Напруга: DC 9–14В (ном. 12В)
- Захист від надструму
- Захист від перенапруги
- Захист від низької напруги
- Захист від перегріву
- Опціональний LCD-дисплей (підсвічування через JP9)
Технічні характеристики
- Вхід: DC 9–14В (ном. 12В)
- Вихід: AC 220В, чиста синусоїда
- Частота: 50 або 60 Гц (джампер JP5/JP1)
- Макс. потужність: 400Вт
- Безперервна потужність: 350Вт
- Пікова потужність: 800ВА
- Розміри: 100×91×43 мм
- Бренд: Dykbcells
LED-індикатор — коди помилок
| Стан | Індикація LED |
|---|---|
| Норма | Горить постійно |
| Надструм | 2 спалахи → 2с пауза (цикл) |
| Перенапруга | 3 спалахи → 2с пауза (цикл) |
| Низька напруга | 4 спалахи → 2с пауза (цикл) |
| Перегрів | 5 спалахів → 2с пауза |
Плата налаштовується джамперами (перемичками). Не замикайте одночасно два джампери однієї групи!
| # | Функція | Джампер | Результат |
|---|---|---|---|
| 1 | Частота (Fs0) | JP5 замкнути | 50 Гц (стандарт UA/EU) |
| JP1 замкнути | 60 Гц (USA/JP) | ||
| 2 | М'який старт (SST) | JP2 замкнути | 3с м'який старт — увімкнено |
| JP6 замкнути | М'який старт — вимкнено | ||
| 3 | Мертвий час 0 (DT0) | JP7 + JP8 замкнути | 300 нс |
| JP3 + JP8 замкнути | 500 нс | ||
| 4 | Мертвий час 1 (DT1) | JP4 + JP7 замкнути | 1.0 мкс |
| JP3 + JP4 замкнути | 1.5 мкс | ||
| 5 | Підсвічування LCD | JP9 замкнути | LCD підсвічування — увімкнено |
| JP9 розімкнути | LCD підсвічування — вимкнено |
Заводські налаштування: JP5 (50Гц), JP2 (м'який старт увімкнено). Для України залишайте JP5.
Небезпека! Вихідна напруга 220В AC є небезпечною для життя. Це плата без корпусу — потрібна самостійна збірка в захисному корпусі. Всі підключення виконуйте при повністю вимкненому живленні. Не торкайтеся виходів та відкритих провідників під напругою.
