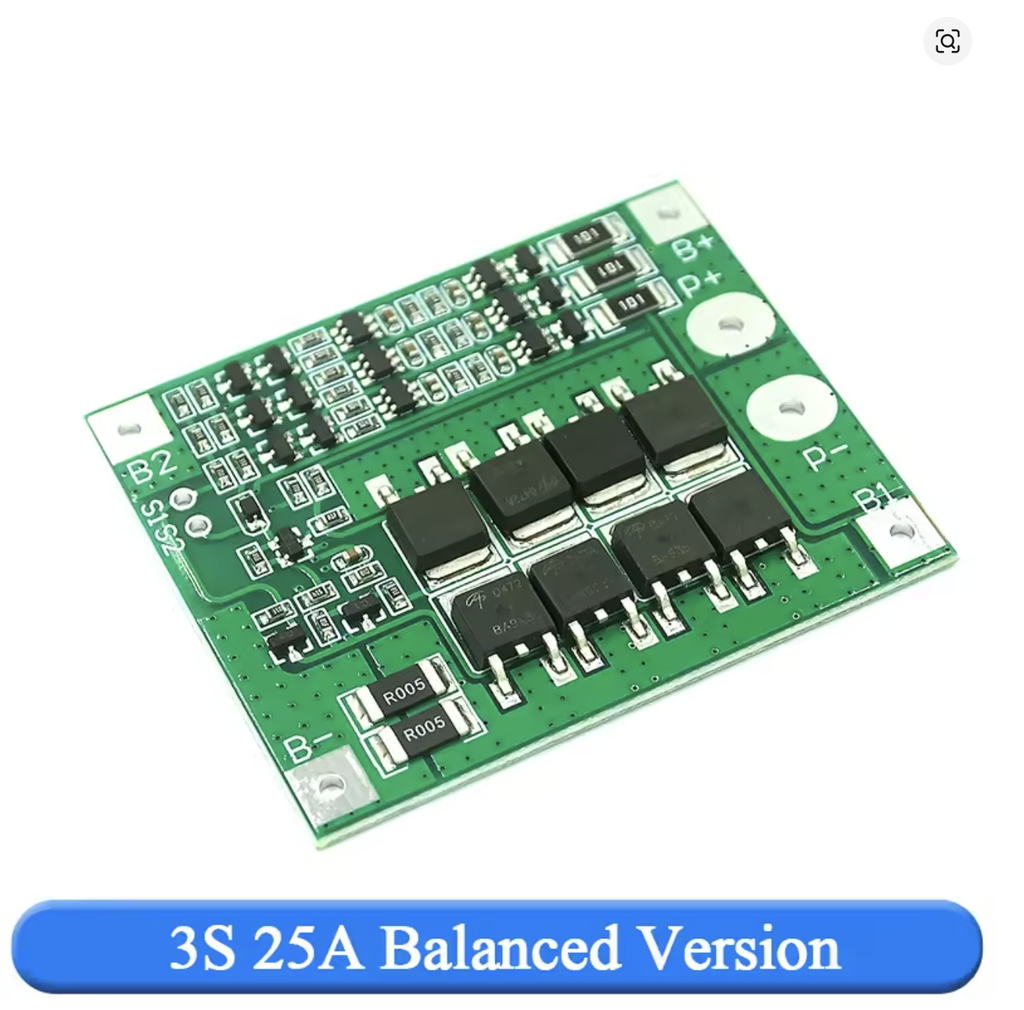

BMS 3S 25A з балансиром
BMS плата захисту для 3-секційних (3S) Li-ion акумуляторів з максимальним струмом 25A та вбудованим балансиром. Захищає від перезаряду, глибокого розряду, КЗ та перевантаження — розмір 56×45×4мм, вага 10г.
Що робить BMS?
BMS (Battery Management System) — плата захисту для 3-секційних (3S) літій-іонних акумуляторних пакетів. Вона контролює кожну комірку та захищає акумулятор від перезаряду, глибокого розряду, короткого замикання та перевантаження по струму. Вбудований балансир підтримує однакову напругу на кожній з трьох комірок під час заряджання.
Для яких пристроїв підходить
- Побутові пилососи (акумуляторні)
- Масажери та інші побутові гаджети
- Аварійне LED-освітлення та резервні ліхтарі
- 12V електроніка (роутери, камери, невеликі інвертори)
- Сонячні LED-системи
| Параметр | Значення |
|---|---|
| Конфігурація акумулятора | 3S (11.1V / 12.6V) |
| Напруга заряджання (CC/CV) | DC 13.5V |
| Балансна напруга | 4.2V/комірка |
| Балансний струм | 50 мА |
| Струм спокою | ≤9 мкА |
| Макс. струм заряду | 25A (безперервний) |
| Макс. струм розряду | 25A (безперервний) |
| Піковий струм | 35–40A (короткочасно) |
| Захист від перезаряду | 4.25V / затримка 1с / скидання 4.15V |
| Захист від переразряду | 2.3V / затримка 100мс / скидання 3.0V |
| Захист від перевантаження | 35A / затримка 10мс / авто-відновлення |
| Захист від КЗ | ≤600 мкс / авто-відновлення |
| Опір MOSFET | ≤11 мОм/комірка |
| Робоча температура | -40…+52°C |
| Температура зберігання | -40…+125°C |
| Розмір | 56 × 45 × 4 мм |
| Вага | 10 г |
Підбір акумуляторів
Для стабільної роботи рекомендується підбирати комірки з мінімальним розкидом характеристик:
- Внутрішній опір: ΔR ≤ 5 мОм
- Напруга: ΔV ≤ 0.03V
- Ємність: ΔC ≤ 50 мАг
Монтаж
Зварювальні вушка не входять до комплекту. Для підключення до акумуляторних комірок необхідне точкове зварювання нікелевих пластин. Пайка безпосередньо до комірок не рекомендується — перегрів може пошкодити акумулятор.
