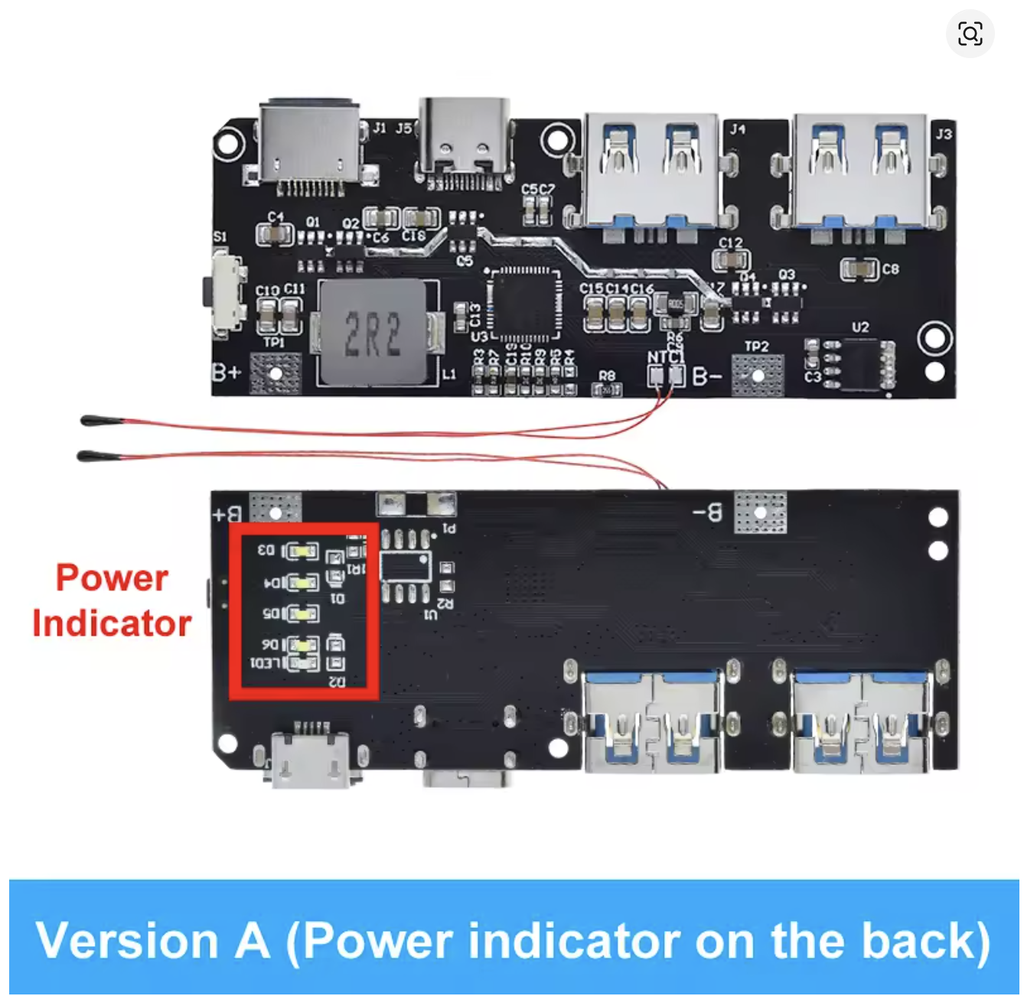

Плата Power Bank 22.5W TZT-A

https://server24.com.ua/web/image/product.template/30/image_1920?unique=c98cdeb

Плата Power Bank 22.5W QC4.0 TZT для 1S Li-ion акумуляторів 18650/21700. 5 портів: 2×USB-A + USB-C + Micro-USB + Lightning. Вихід до 22.5W — PPS/PD3.0/QC4+/SFCP/VOOC. Вхід USB-C/Micro-USB до 21W. 12-бітний кулонометр, термозахист 105°C, 4 LED-індикатори заряду. Вага 10.66 г.

22.5
Вт
макс. потужність виходу
5
портів USB
A×2 + C + Micro + Lightning
95
%
ККД заряду та розряду
10.66
г
маса плати

199,00 ₴ 199.0 UAH 199,00 ₴

Not Available For Sale

Ця комбінація не існує.

Зв'яжіться з нами

Терміни та умови
30-денна гарантія повернення коштів
Доставка: 2-3 робочих дні

Готова плата для самостійної збірки Power Bank на 1S Li-ion акумуляторах (18650, 21700) від бренду TZT. П'ять портів — два USB-A, USB-C, Micro-USB та Lightning — охоплюють будь-який пристрій. Вихідна потужність до 22.5W, підтримка одночасного заряду та розряду, 4 LED-індикатори рівня заряду та окремий індикатор швидкого заряджання.

Виходи — заряджає пристрої
  • 2× USB-A — QC4+ / QC4 / QC3.0 / QC2.0, AFC, FCP, SCP (5V@4.5A), PE2.0, PE1.1, SFCP, VOOC (5V@4A)
  • USB-C — PPS / PD3.0 / PD2.0 / QC4+ / QC4 / QC3.0 / QC2.0, AFC, FCP, SCP, PE2.0, PE1.1, SFCP до 22.5W
  • Lightning — PD та 5V/2.4A стандартний
  • Одночасна роздача через USB-A1 + USB-A2 + USB-C (5V при мультипортовому режимі)
Входи — заряджає Power Bank
  • USB-C — PPS / PD3.0 / PD2.0, AFC, FCP, SCP, PE1.1 (5V/9V/12V, до ~21W)
  • Micro-USB — QC2.0, AFC, FCP, SCP, PE1.1 (5V/9V)
  • Lightning — PD
Технічні параметри
Вхідна напруга4.5–13.5 В
Напруга акумулятора2.8–4.5 В
Макс. потужність виходу22.5 W (5В × 4.5А)
ККДдо 95%
Типи акумуляторів4.2 / 4.35 / 4.4 / 4.5 В Li-ion/LiPo
Ємність за замовч.20 000 mAh (резистор R8)
Температура роботи-20°C … +60°C
Термозахист105°C (парова відсічка)
Маса10.66 г
Захист та особливості
  • Захист від вхідної перенапруги, надструму, КЗ, тайм-ауту заряду
  • MOS-захист на всіх 5 USB-портах (КЗ не страшне)
  • 12-бітний АЦП — вбудований кулонометр для точного відображення ємності
  • BC1.2 DCP, Apple / Samsung mode, Try.SRC (USB-C)
  • Вбудоване розшифрування Lightning
  • USB-A роз'єми: 5P high-current з потовщеною міддю (SCP + VOOC high current)
  • NTC1 pad: термодатчик на акумулятор (дротик до поверхні АКБ або закоротити пади)
  • Підтримка одночасного заряду та розряду (pass-through)

Формула R8 для зміни ємності: R(Ом) = (ємність_мАг + 2000) × 5/3. Приклад: 30 000 mAh → (30000+2000)×5/3 ≈ 53 333 Ом → резистор 53k.

ПротоколВихід (напруга / струм)Вхід
PPS5–9V@3A, 5–11V@2A5V/9V/12V
PD3.0 / PD2.05V@3A, 9V@2A, 12V@1.5A5V/9V/12V
QC4+ / QC4 / QC3.05–12V, 200mV/крок (QC3.0)клас A
QC2.05V / 9V / 12V—
AFC5V / 9V / 12V5V / 9V
FCP5V / 9V / 12V5V / 9V
SCP5V@4.5A5V@3A
PE2.05–12V, 500mV/крок5V / 9V
PE1.15V / 7V / 9V / 12V5V / 9V
SFCP5V / 9V / 12V—
VOOC5V@4A—

При виявленні протоколу ШЗ на вході — вхідна напруга за замовчуванням 9В, потужність до 21W. Режим заряду АКБ: трикл (

Індикатори при розряді
ЄмністьD3D4D5D6
75–100%●●●●
50–75%●●●○
25–50%●●○○
5–25%●○○○
1–5%мигає○○○
0%○○○○
Індикатори при заряді
ЄмністьD3D4D5D6
100%●●●●
75–99%●●●мигає
50–75%●●мигає○
25–50%●мигає○○
0–25%мигає○○○

● — горить | ○ — не горить. LED1 (окремий) — індикатор швидкого заряджання.

Кнопка S1
  • Короткий натиск — активація виходу (рекомендовано вставляти пристрій у режимі очікування — активація автоматична)
  • Подвійний клік — примусове вимкнення
  • Довгий натиск — режим малого струму (годинники, BT-пристрої, TWS) або ліхтарик; анімація на LED; повторний довгий натиск = вихід; автовимкнення через 2 год
