Тригер PD/QC/AFC 5–20V
Тригерний модуль для отримання фіксованої напруги від зарядників із підтримкою PD/QC/AFC. Підключається через Type-C, а потрібний рівень — 5, 9, 12, 15 або 20 В — задається трьома DIP-перемикачами. Вихідна напруга знімається з контактних майданчиків VCC/GND. Ідеальний для живлення мікроконтролерів, двигунів, LED-стрічок та іншої електроніки безпосередньо від стандартного зарядного пристрою.
5 / 9 / 12 / 15 / 20 В
PD, QC, AFC
розміри плати
маса

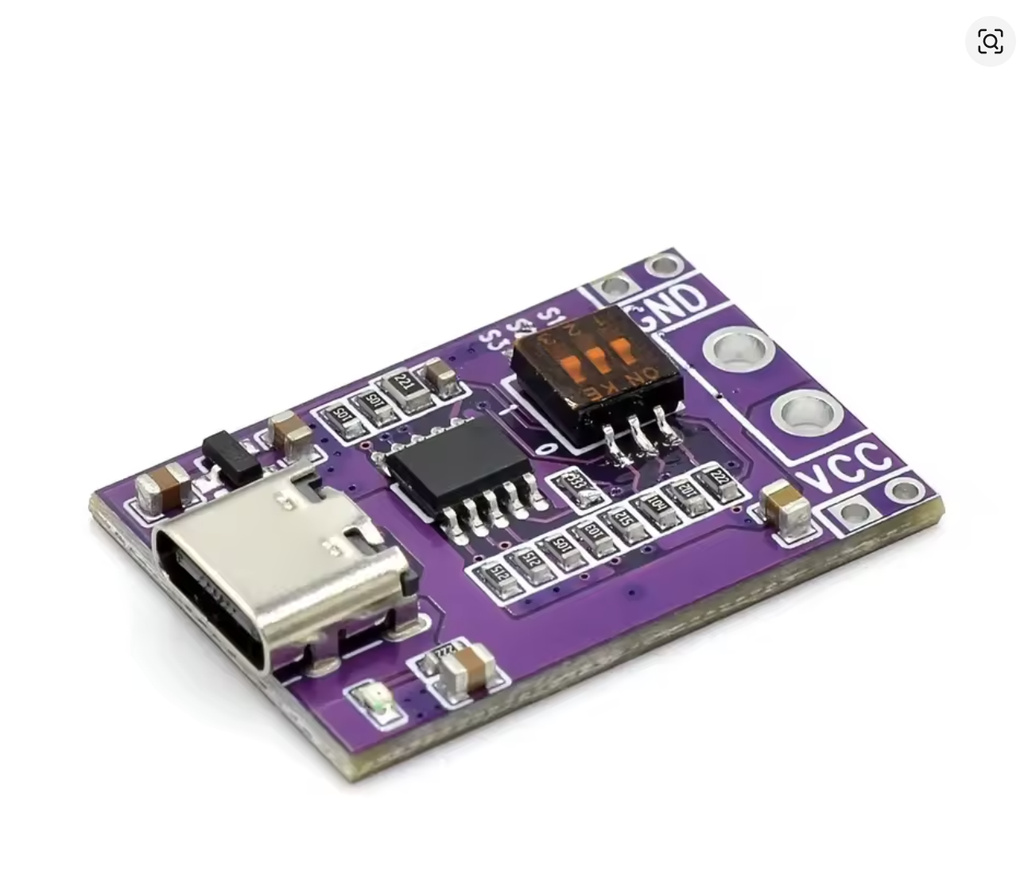

Модуль-тригер підключається до Type-C-порту зарядного пристрою і «домовляється» з ним про видачу потрібної напруги за протоколом PD, QC або AFC. Три DIP-перемикачі на борту задають рівень напруги відповідно до таблиці, нанесеної на зворотну сторону плати. Вихідна пара контактів VCC/GND зручно розташована по краях плати і готова до пайки або підключення проводів.
| Підтримувані протоколи | PD2.0 / PD3.0, QC2.0 / QC3.0, AFC |
|---|---|
| Вхідний роз'єм | USB Type-C |
| Вихідні рівні напруги | 5 В, 9 В, 12 В, 15 В, 20 В (фіксовані) |
| Спосіб вибору напруги | 3-позиційний DIP-перемикач (S1 / S2 / S3) |
| Вихідні контакти | Контактні майданчики VCC + GND |
| Розміри | 31 × 20 мм |
| Маса | 2.9 г |
Встановіть перемикачі S1–S3 відповідно до таблиці. 0 — перемикач у положенні OFF, 1 — ON.
| Напруга | S1 | S2 | S3 |
|---|---|---|---|
| 5 В | 0 | 0 | 0 |
| 9 В | 1 | 0 | 0 |
| 12 В | 1 | 1 | 0 |
| 15 В | 0 | 1 | 0 |
| 20 В | 0 | 1 | 1 |
